复合耐磨钢板切割时有什么好的建议？

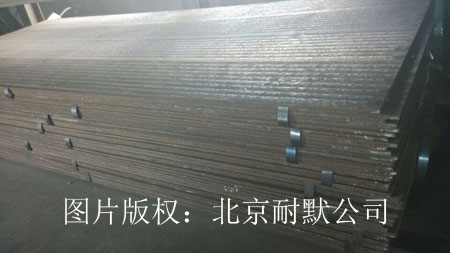

KNM60复合耐磨钢板的切割可以像切割普通低碳钢一样， 采用氧气燃料火焰切割。在切割较厚的复合耐磨钢板时，需要特别注意。随着钢板的硬度和厚度加大，出现切边裂纹的风险也越大。遵照以下建议，可有效地防止切边裂纹和组件软化的产生。

1、冷切割和热切割方法都适用于KNM60复合耐磨钢板的切割。冷切割包括水射流切割，剪切，锯割或磨料切割，热切割包括氧气燃料火焰切割，等离子切割和激光切割。

2、如果切边产生裂纹，将会在切割后48h 至几周内才显现。因此，切边裂纹是延迟裂纹。钢板的硬度及厚度越大，出现切边裂纹的风险就越高。

3、消除切边裂纹比较好的方法是在切割之前进行预热。在进行火焰切割前，通常都要预热。预热温度取决于钢板的等级和厚度。

预热可以通过燃烧枪，或者电子加热垫进行预热。应当在加热点的背面测量所需要的温度。注意：重要的一点是， 要使整个钢板截面均匀受热，以免接触热源的区域出现局部过热现象。避免切边裂纹的另外一种方法是保持较低的切割速度。

4、如果无法进行预热，则可以使用此方法替代。使用低速切割来防止切割裂纹，其可靠性不如预热。如果无法实现预热， 则切割速度取决于钢板的等级和厚度。

5、用氧气燃料火焰切割切割 30mm 以及以上的钢板时，根据实践经验，如果两个切割位置的距离小于 200mm， 整个部件就有软化的风险。
