落煤管耐磨钢板卷制技术要求

2018-11-17 16:07:19 点击：

落煤管耐磨钢板卷制技术要求

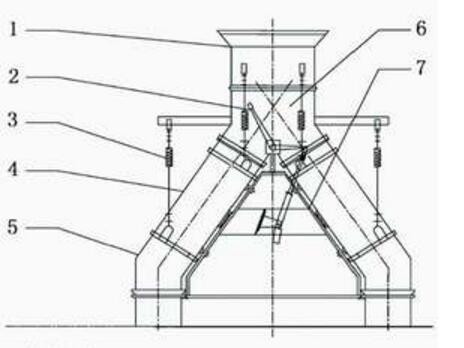

图（1）落煤管图纸

1、设备所属:东海电厂二期风扇磨煤机落煤管

2、耐磨钢板材质: KN60耐磨复合钢板

3、原平板规格: 2200mm*20mm* 5000mm4、原平板数量6件

5、落煤管规格: φ 1500mm

6、原平板的长度5000mm=1500mm nπ +290mm (卷制工艺压头)

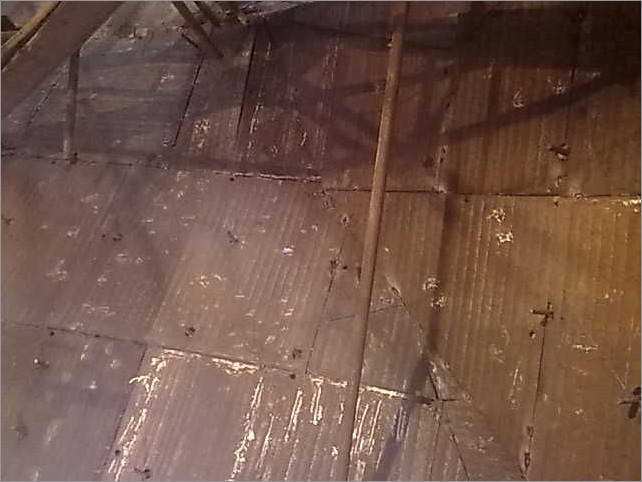

图（2）落煤管采用KN60耐磨复合钢板制作

7、原平板宽度2200mm卷制后为落煤管的高度，因卷板机导向滚筒宽度的限制与卷板机液压系统压力的限制，允许将高度分割，不影响使用。

8、为了保证运输的安全，落煤管卷制后允许沿高线分割，但分割后落煤管的弧度必须保证中1500mm。
