高铬耐磨钢板的使用注意事项

北京耐默公司作为专业生产耐磨钢板厂家，在此介绍高铬耐磨钢板的使用注意事项，希望对大家会有帮助。

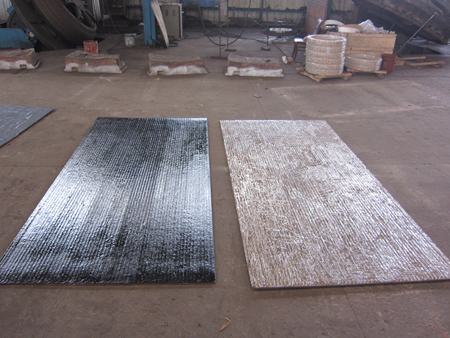

       1、高铬耐磨钢板具有一定的耐蚀(氧化性酸、有机酸、气蚀)、耐热和耐磨性能。通常用于电站、化工、石油等设备材料。铬不锈钢焊接性较差，应注意焊接工艺、热处理条件及选用合适电焊条。 　　

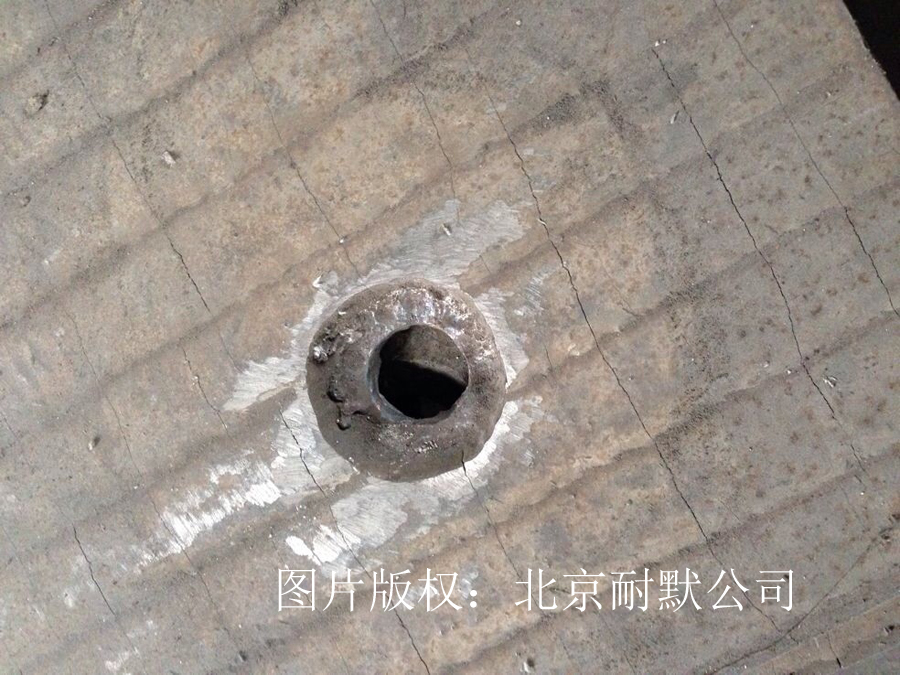

       2、高铬耐磨钢板铬13不锈钢焊后硬化性较大，容易产生裂纹。若采用同类型的铬不锈钢焊条(G202、G207)焊接，必须进行300℃以上的预热和焊后700℃左右的缓冷处理。若焊件不能进行焊后热处理，则应选用铬镍不锈钢焊条(A107、A207)。 　　

       3、铬17不锈钢，为改善耐蚀性能及焊接性而适当增加适量稳定性元素Ti、Nb、Mo等，焊接性较铬13不锈钢好一些。采用同类型的铬不锈钢焊条(G302、G307)时，应进行200℃以上的预热和焊后800℃左右的回火处理。若焊件不能进行热处理，则应选用铬镍不锈钢焊条(A107、 A207)。 　　

       4、铬镍不锈钢焊条具有良好耐腐蚀性和抗氧化性，广泛应用于化工、化肥、石油、医疗机械制造。 　　

       5、铬镍不锈钢焊接时，受到重复加热析出碳化物，降低耐腐蚀性和力学性能。 　　

       6、铬镍不锈钢药皮有钛钙型和低氢型。钛钙型可用于交直流，但交流焊时熔深较浅，同时容易发红，故尽可能采用直流电源。直径4.0及以下可用于全位置焊件，5.0及以上用于平焊及平角焊。 　　

       7、为防止由于加热而产生睛间腐蚀，焊接电流不宜太大，比碳钢焊条较少20%左右，电弧不宜过长，层间快冷，以窄焊道为宜。

       8、高铬耐磨钢板焊条使用时应保持干燥，钛钙型应经150℃干燥1小时，低氢型应经200～250℃干燥1小时(不能多次重复烘干，否则药皮容易开裂剥落)，防止焊条药皮粘油及其它脏物，以免致使焊缝增加含碳量和影响耐磨钢板件质量。
