KNM60堆焊耐磨钢板为什么这么耐磨

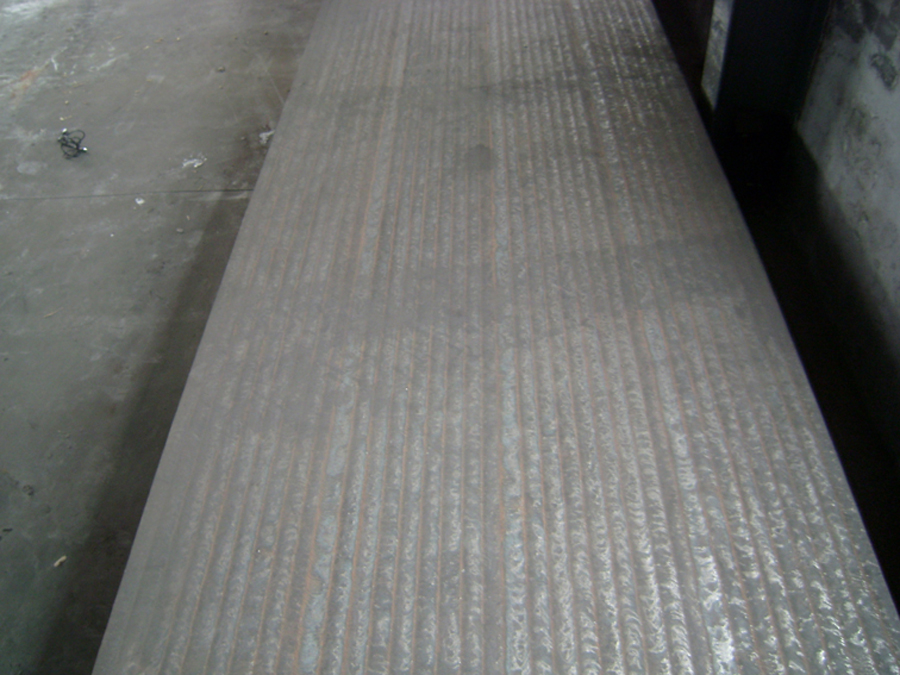

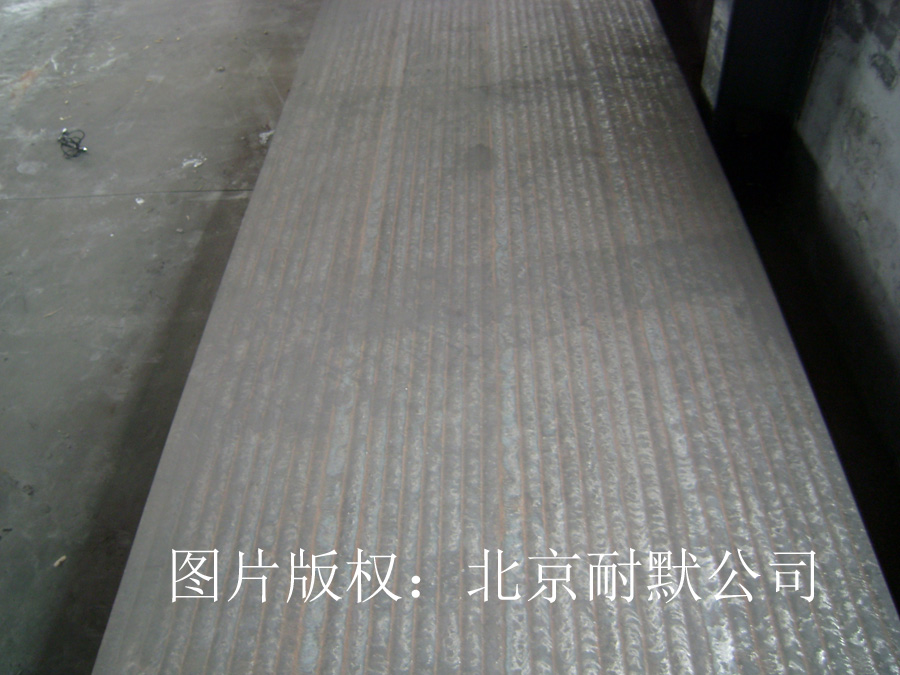

KNM60堆焊耐磨钢板是一种新型的合金衬板耐磨材料,可以应用工业生产中多种复杂工况。KNM60堆焊耐磨钢板体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。

耐磨层推荐使用在≤600℃工况下使用，若在合金层中加入钒、钼等，可以承受的高温磨损：受≤800℃的高温磨损。推荐使用温度如下：普通碳钢基板推荐不高于480℃工况使用， 低合金耐热(15CrMo，1MoV等)基板推荐不高于540℃工况使用。

合金层的化学成分中碳含量达4～5%， 铬含量高达25～30%， 其金相组织中Cr7C3碳化物的体积分数达到50%以上， 宏观硬度为HRC56～62，碳化铬的硬度为HV1400～1800， 高于沙石中石英的硬度HV800～1200。 由于碳化物成于磨损高耐磨性：方向相垂直分布， 即使与同成分和硬度的铸造合金相比较， 耐磨性能提高一倍以上。 与几种典型的材料耐磨性对比如下：与低碳钢 20～25： 1，与高锰钢5～10： 1，与工具钢5～10： 1

KNM60堆焊耐磨钢板应用于电力工业、钢铁工业、水泥工业、造纸工业、采矿业、煤处理业做耐磨衬板等。
