耐磨复合钢板堆焊层有裂纹合格吗
2017-6-2 5:24:47 点击：
耐磨复合钢板堆焊层表面是有裂纹的，这个裂纹是否有影响能用么？实践表明，耐磨复合钢板表面出现裂纹是正常现象，没有裂纹则是不符合技术要求的，但我们希望的堆焊层表面裂纹应该是：数量多、外形小，分布呈无规律弥散状，裂纹的深度仅局限在堆焊层之内。国外有关复合钢板的技术文献中也标明：每平方英寸内应出现至少一条裂纹（1）。耐磨钢板表面有裂纹是允许的，但不得深入母板（2）。上述对堆焊层裂纹的规定，其主要目的为保证堆焊复合钢板堆焊层的耐磨性以及在实际使用中的安全性。

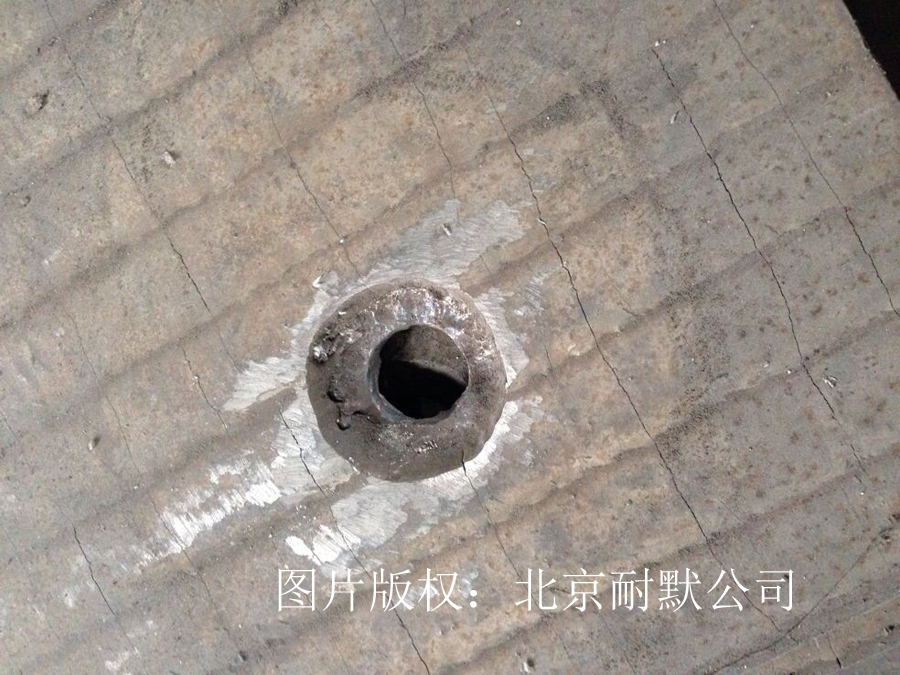

图（1）耐磨复合钢板表面堆焊层裂纹
不合理的堆焊工艺将可能造成复合钢板表面裂纹形成连续延伸，贯穿性的大裂纹。这种大裂纹有可能深入母板之中，造成较大的危害性。在焊接电流为600～700A情况下，母板的熔深约为2～3mm，熔深层已渗入碳与合金元素，故不再为韧性金属。一般堆焊复合钢板母板厚度为10 mm，堆焊后的实际韧性区金属约减小20～30%，如果表面裂纹越过熔深层向下继续延伸，势必造成母板强度的降低，更为严重者会造成复合钢板的断裂。

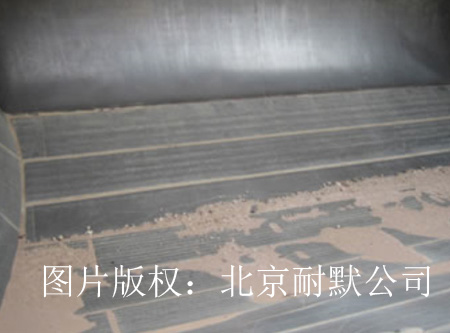

图（2）有裂纹的耐磨复合钢板使用中
研究表明，堆焊层的裂纹数量越多，越细小，分布越广 ，则焊接应力释放的越彻底，母板焊后变形越小，应用中越安全。
另外，耐磨复合钢板若表面没有裂纹或很少的裂纹，则视为不合格产品，这是因为堆焊层表面硬度和耐磨性没有达到技术要求。
但是我公司为了迎合市场需要，生产了高铬合金板与普通基板爆炸复合板，其表面没有裂纹是因为生产工艺不同。
- 上一篇：评判耐磨钢板耐磨性的方法 2017/6/6
- 下一篇：复合耐磨钢板的磨损失效分析 2017/5/25
