高铬耐磨钢板

高铬耐磨钢板已广泛应用于重工业领域,为我国工业设备、工件的磨损失效提供了重要的耐磨保护措施，极大地提高了设备、工件的使用寿命，为企业提高生产效率、降低生产成本做出了重要贡献。高铬耐磨钢板是采用明弧自保护全自动堆焊工艺，在普通钢板或不锈钢板表面堆焊复合一层具有高硬度、高耐磨性的高合金耐磨层，该耐磨钢板具有双金属性能，即工作层的高耐磨性和基体层的高塑韧性，为工业应用提供了便利的机械连接和焊条连接条件，可以实现卷筒、焊接、等离子切割、机械连接等加工。

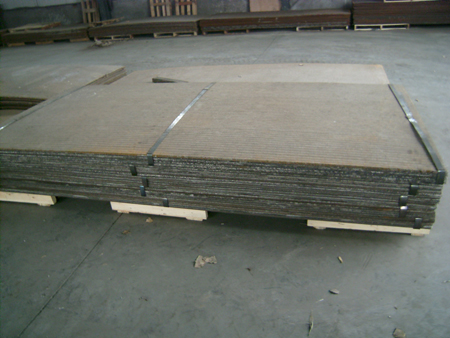

图（1）高铬耐磨钢板发货时采用金属带捆绑

1、优秀的耐磨性

合金耐磨层的化学成分中碳含量达4～5％，铬含量高达25～30％，其金相组织中Cr7C3碳化物的体积分数达到50％以上，宏观硬度为HRC56～62，碳化铬的硬度为HV1400～1800。由于碳化物成于磨损方向相垂直分布，即使与同成分和硬度的铸造合金相比较，耐磨性能提高一倍以上。

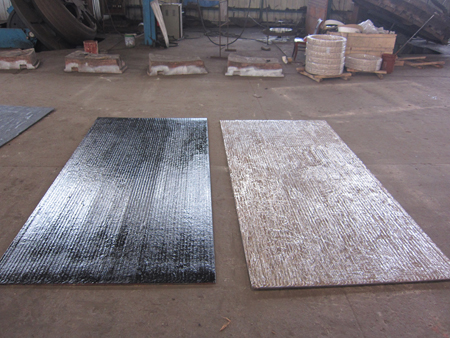

图（2）高铬耐磨钢板发货前可以喷漆也可以不喷漆，随着环保要求，现在多数不喷漆

与几种典型的材料耐磨性对比如下：

（1）与低碳钢；20～25：1

（2）与铸态高铬铸铁；1.5～2.5：1

2、良好的耐冲击性

高铬耐磨钢板的基板为低碳钢或低合金。不锈钢等韧性材料，体现双金属的优越性，耐磨层抵抗磨损介质的磨损，基板承受介质的载荷，因此有良好的耐冲击性。可以承受物料输送系统中承受高落差料斗等冲击和磨损。

3、较好的耐热性

合金耐磨层推荐使用在≤600℃工况下使用，若在合金耐磨层中加入钒，钼等合金，可以承受≤800℃的高温磨损。

推荐使用温度如下

普通碳钢基板推荐不高于380℃工况使用； 　　低合金耐热钢板（15CrMo，12Cr1MOV等）基板推荐不高于540℃工况使用； 　　耐热不锈钢基板推荐在不高于800℃工况使用。

4、好的耐腐蚀性

高铬耐磨钢板的合金层中含有高百分比的金属铬，故具有一定防锈和耐腐蚀能力。用于落煤筒和漏斗等场合可以做到防止粘煤。

5、品种规格齐全

耐磨钢板规格全，品种多，已成商品系列化。耐磨合金层的厚度在3～20mm。复合钢板的厚度最薄为6mm，厚度不限。目前，标准耐磨钢板可提供1200或1450×2000mm，也可根据用户需求，按图纸尺寸定做加工。耐磨钢板现分为普通型、耐冲击型和高温型三种，定购高温耐磨和耐冲击型复合钢板要说明。

6、方便的加工性能

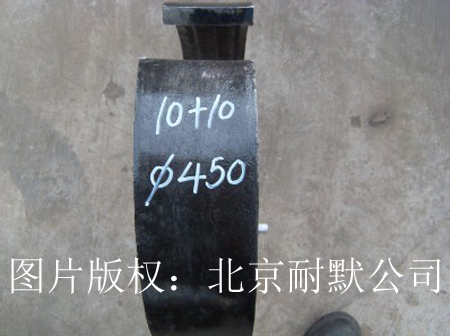

图（3）高铬耐磨钢板可以卷制管道，耐磨层不开裂

高铬耐磨钢板可以切割，弯曲或卷曲、焊接和打孔，它可以加工成普通钢板可以加工的各种部件。切割好的耐磨钢板可以拼焊成各种工程结构件或零部件。

7、功能及特点

可焊接、耐磨性能好。
